十七、Si-600 硅二极管体温专用温度传感器

1、外形尺寸

2、测温范围：32～42℃

3、应用案例：体温计、智能手表等

4、特点

1）特性无时漂

单晶结构，性能稳定，无时漂。与热敏电阻比较，其特性稳定， 使用寿命长。热敏电阻只能使用3年左右，阻值漂移很大。

2）体积小

温度响应快。

3）一致性好

传感器正向电压一致性好，校准容易，便于产品批量生产。

4）配精密分度表

传感器匹配精密正向电压-温度分度表，用以写入MCU，免除线 性化处理。

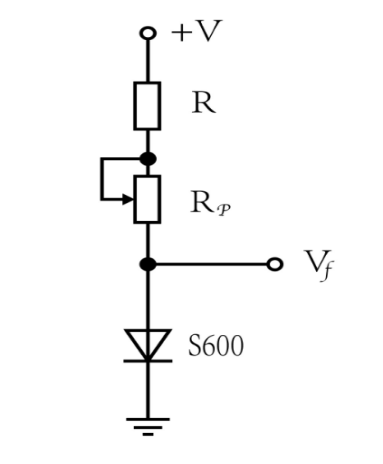

5、工作电路

V=1.200V, R=9.1KΩ（用于限流） RP=1KΩ（用于温度定标）

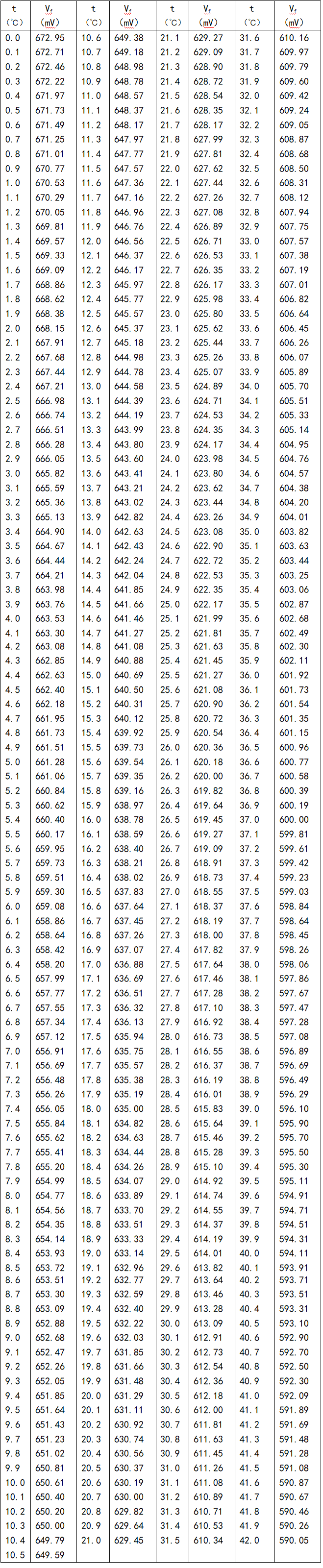

6、分度表

Si-600医用温敏二极管正向电压Vf（mV）—温度t（℃）分度表

7、体温计定标方法

将传感器置于37±0.01℃的恒温水槽中，调整Rp，使得传感器正向电压值为600.00mV或温度计温度显示为37.00℃即可，可以同时消除参考电压与传感器的参数离散。
