应用电路

（1）温敏二极管温度控制报警电路

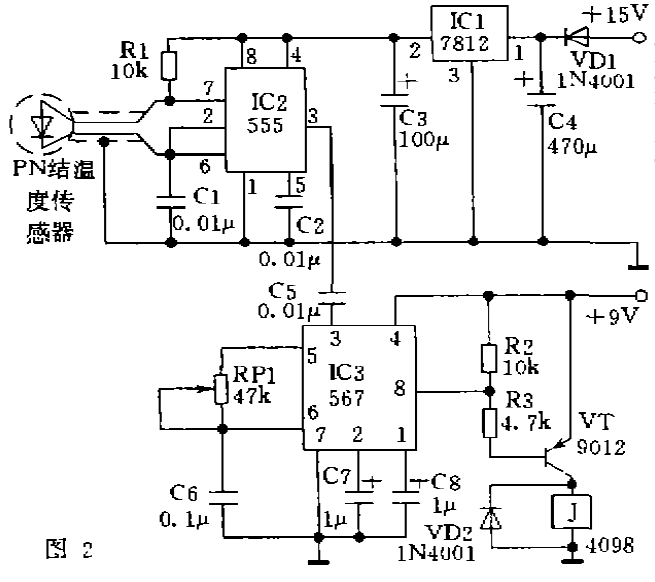

图1为温敏二极管温度传感器的典型应用电路。当被测温度发生变化时，温敏二极管的阻值也随之发生变化，导致555时基电路产生的振荡频率随温度而变化。实现了温度—频率转换。由于555时基电路输出的信号较强，所以输出信号不需放大即可直接驱动后级电路。由IC2第③ 脚输出的信号经C5耦合送至IC3(567)译码电路，对输入信号进行监测。当温度超过设定值时，信号频率也将达到设定值， 经IC3译码． 使IC3第⑧ 脚输出低电乎，晶体管管VT 导通，继电器J吸合，可控制语音报警电路或其它加热器件或致冷器件， 以达到控温之目的。

（2）温敏二极管热电偶冷端温度补偿电路

温敏二极管在-100 ℃～ +400℃范围内, 其正向电压与温度有比较理想的线性关系, 温度系数（灵敏度）约为2mV/ ℃, 采用温敏二极管作冷端补偿时, 精度可达0.05 ～ 0.2 ℃。温敏二极管构成的热电偶冷端温度补偿电路如图2所示, 以K 型热电偶为例，其补偿过程如下：

由于环境温度从0 ℃上升到30 ℃导致热电偶电势下降1 .203mV .要给热电偶正端叠加上

1 .203mV( 或负端减为1 .203mV) , 最终结果就是正确的。因温敏二极管温度系数是2mV/ ℃, 从0 ℃到30 ℃温敏二极管的端电压变化了60mV, 而热电偶只需1 .203mV 的补偿, 因60mV/1 .203mV ≈50 倍, 把温敏二极管的端电压变化减少到1/50 即可。方法很简单, 将电阻分压只要调节到R5/( R4 +R5 ) =50 即可。本电路测量范围为-50 ～ 900 ℃, 在本校物理实验测量中已使用, 是一种简单有效的补偿方法。

      （3）LCD/LED温敏二极管数字温度显示仪
